Case 07 • Quadra multiuso • Betim/MG Obra em andamento

Condomínio Seletto Home | Execução de quadra poliesportiva multiuso.

Requalificação integral da área esportiva, com preparação da base, execução de piso estrutural em concreto armado, reforços perimetrais e acabamento mecanizado. A obra segue em execução, com etapas de acabamento esportivo, demarcações e complementações ainda previstas.

Acabamento mecanizado do piso

Condição inicial

EmpreendimentoCondomínio Seletto Home

IntervençãoQuadra poliesportiva multiuso

Dimensões13,50 × 9,90 m • 133,65 m²

Piso estruturalConcreto armado • espessura 15 cm

Da área existente a uma nova base esportiva, executada por etapas.

Os registros documentam a transformação da quadra desde a condição inicial até a concretagem e o acabamento mecanizado do novo piso. A sequência abaixo organiza o processo sem apresentar como concluídas as etapas que ainda estão em andamento.

01 • DIAGNÓSTICO E PREPARAÇÃO

Condição inicial e organização da frente

Levantamento das condições existentes, liberação da área e preparação dos trechos necessários para receber a nova solução de piso e as adequações periféricas.

02 • BASE E NÍVEIS

Regularização e preparação do suporte

Ajustes de níveis, preparação da base e organização dos encontros laterais para assegurar apoio uniforme e continuidade da nova estrutura.

03 • FORMAS E REFORÇOS

Bordas, contenções e reforços perimetrais

Montagem de formas e armaduras nos perímetros e pontos de transição, compatibilizando o piso com a geometria existente da quadra.

04 • ARMAÇÃO DO PISO

Telas soldadas e reforços conforme projeto

Instalação da camada de separação/proteção sobre a base e posicionamento das telas e reforços antes da concretagem do piso estrutural.

05 • CONCRETAGEM

Lançamento, distribuição e nivelamento

Concretagem do piso com logística de fornecimento e bombeamento, seguida de espalhamento, controle de nível e preparação para o acabamento superficial.

06 • ACABAMENTO MECANIZADO

Alisamento e acabamento do concreto

Execução do acabamento mecanizado com alisadora de piso, realizado em janela controlada após o lançamento para obter superfície mais uniforme e adequada às etapas esportivas seguintes.

Escopo técnico registrado até a etapa atual.

A case valoriza o processo construtivo real: preparação, estrutura do piso, logística de concretagem e acabamento. As fases de pintura esportiva e instalação/adequação dos equipamentos serão incorporadas quando executadas.

BasePreparação e regularizaçãoOrganização da sub-base, níveis e encontros periféricos antes da estrutura do piso.

EstruturaPiso em concreto armadoPlaca estrutural com 15 cm de espessura e armaduras conforme projeto executivo.

PerímetroFormas e reforços localizadosTratamento das bordas, faixas laterais e transições necessárias à estabilidade e ao acabamento.

ExecuçãoConcretagem e nivelamentoLogística de fornecimento, lançamento, distribuição e controle geométrico da superfície.

AcabamentoAlisamento mecanizadoAcabamento superficial com equipamento rotativo, acompanhando o tempo de pega do concreto.

Modalidades previstasFutebol, vôlei e petecaDemarcações compatibilizadas com a dimensão disponível, além do uso recreativo da quadra.

ComplementaçõesAlambrado e equipamentosAdequações e recomposições previstas conforme o avanço das etapas finais da obra.

Responsabilidade técnicaProjeto e execução acompanhadosIntervenção conduzida dentro do escopo técnico definido para a requalificação da quadra.

Status desta publicação: a obra permanece em execução. Esta versão do case registra o avanço até a concretagem e o acabamento mecanizado do piso, sem antecipar visualmente o resultado final.

Registro audiovisual da execução.

O vídeo principal reúne a sequência da intervenção até a etapa atual, com destaque para a preparação da base, armação, concretagem e acabamento mecanizado do novo piso.

Case 07 • Obra em andamento. O registro audiovisual representa o estágio executado até esta publicação; as etapas esportivas finais serão incorporadas após sua conclusão.

Registro da obra

Imagens organizadas pela sequência de execução.

Foram priorizadas imagens que acrescentam informação técnica. Registros muito semelhantes foram excluídos para manter a página objetiva e leve.

Condição inicialArmação e formasConcretagemAcabamento mecanizadoAdequações periféricas

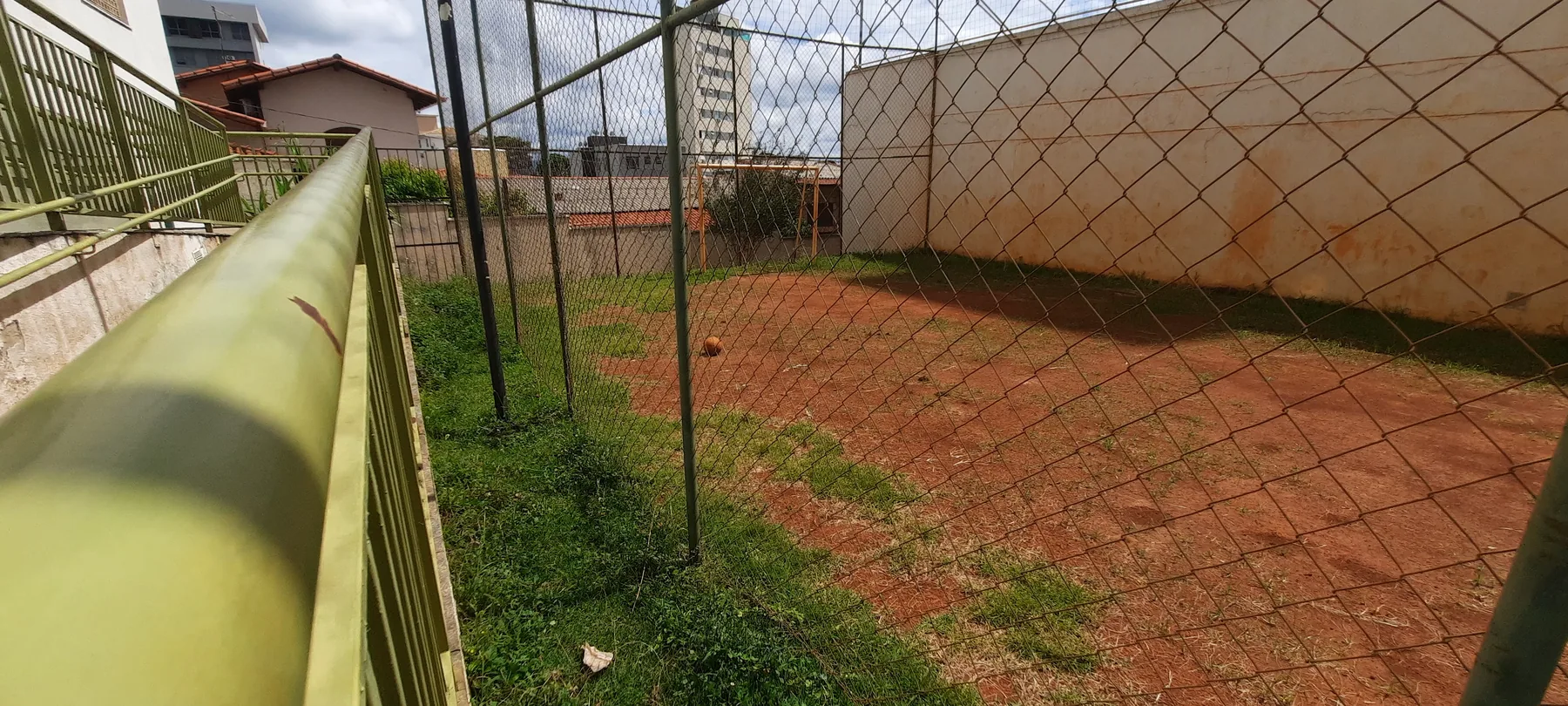

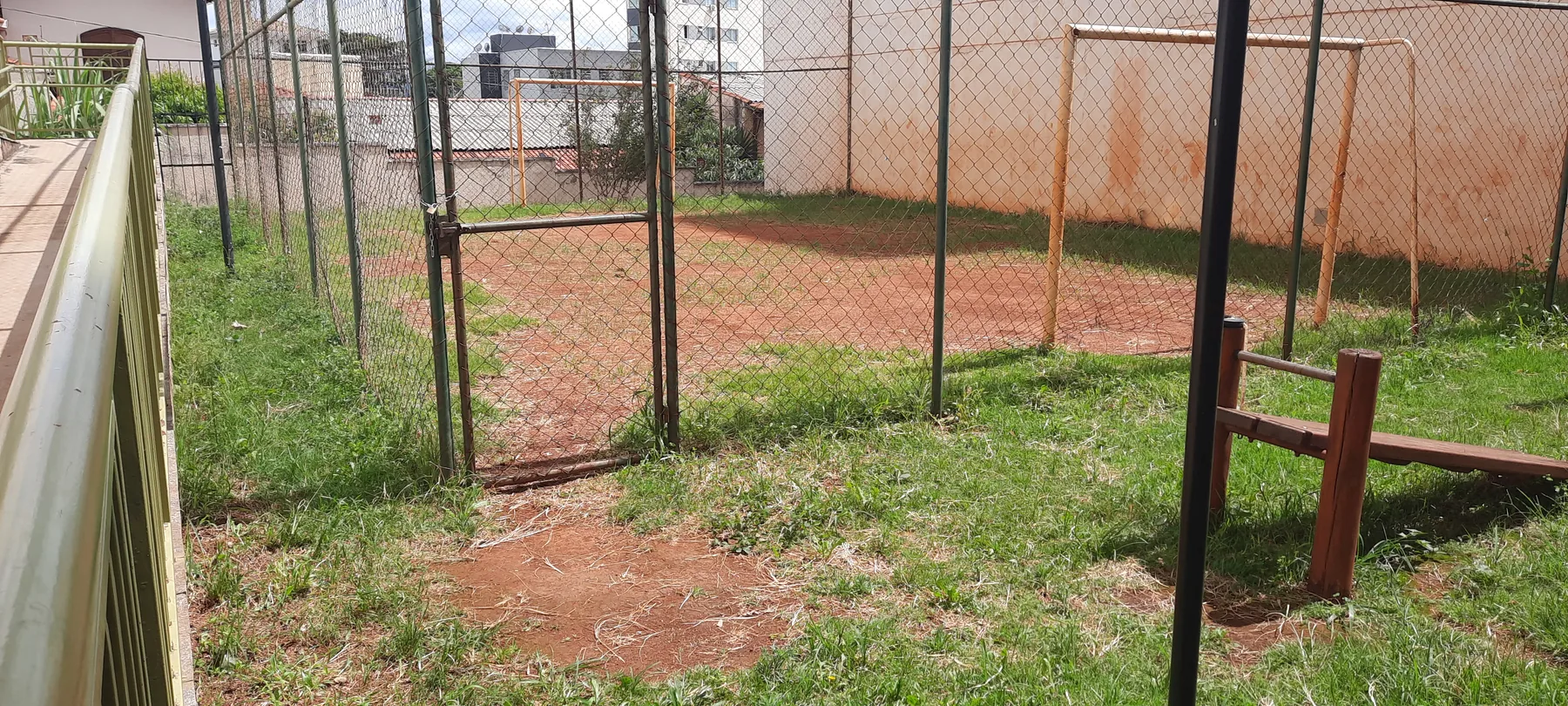

Piso natural e alambrado na condição inicial — Condição inicialSuperfície existente e fechamento perimetral original.

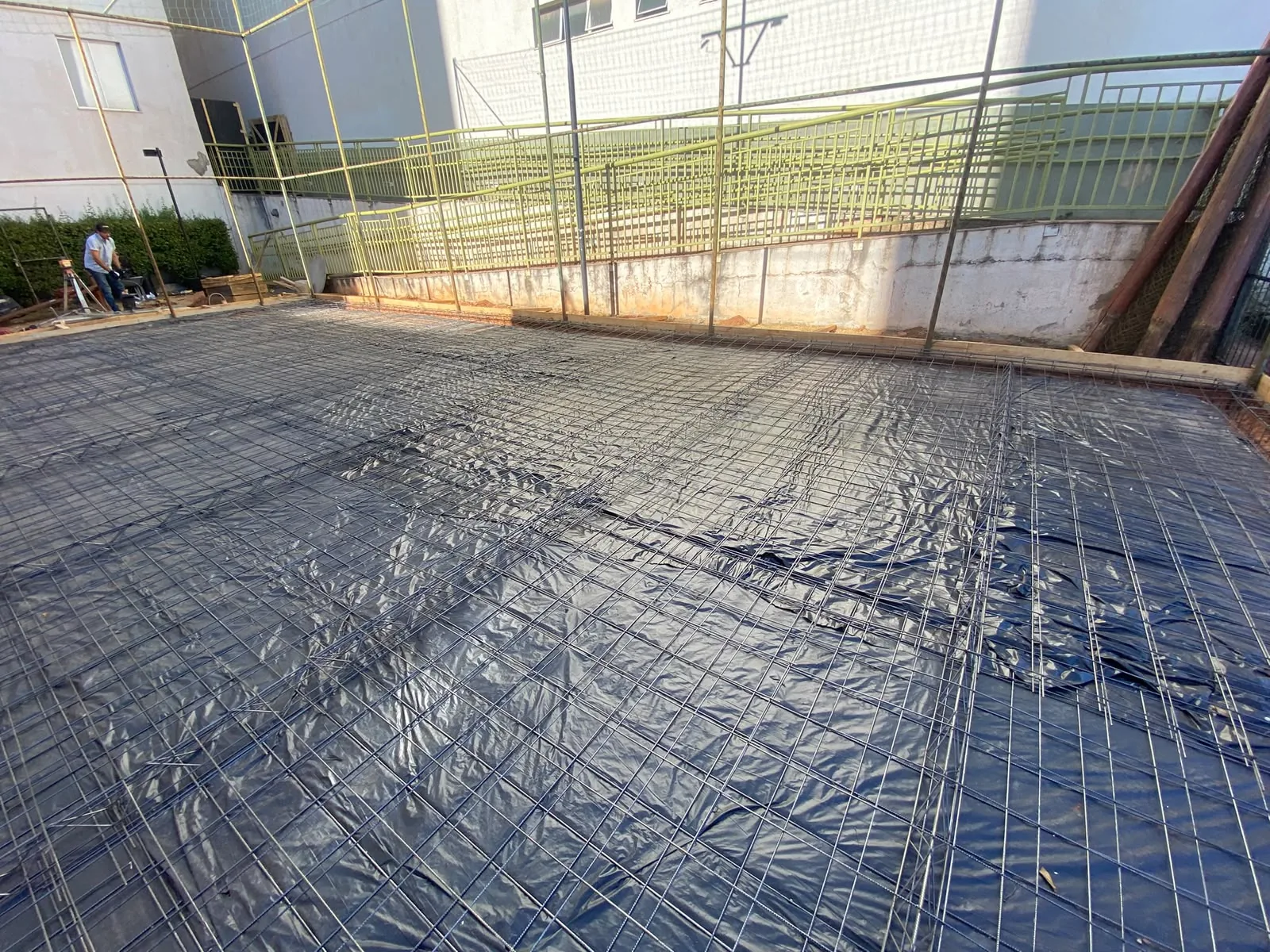

Armação do piso da quadra antes da concretagem — ArmaçãoTelas soldadas distribuídas sobre a área da quadra.

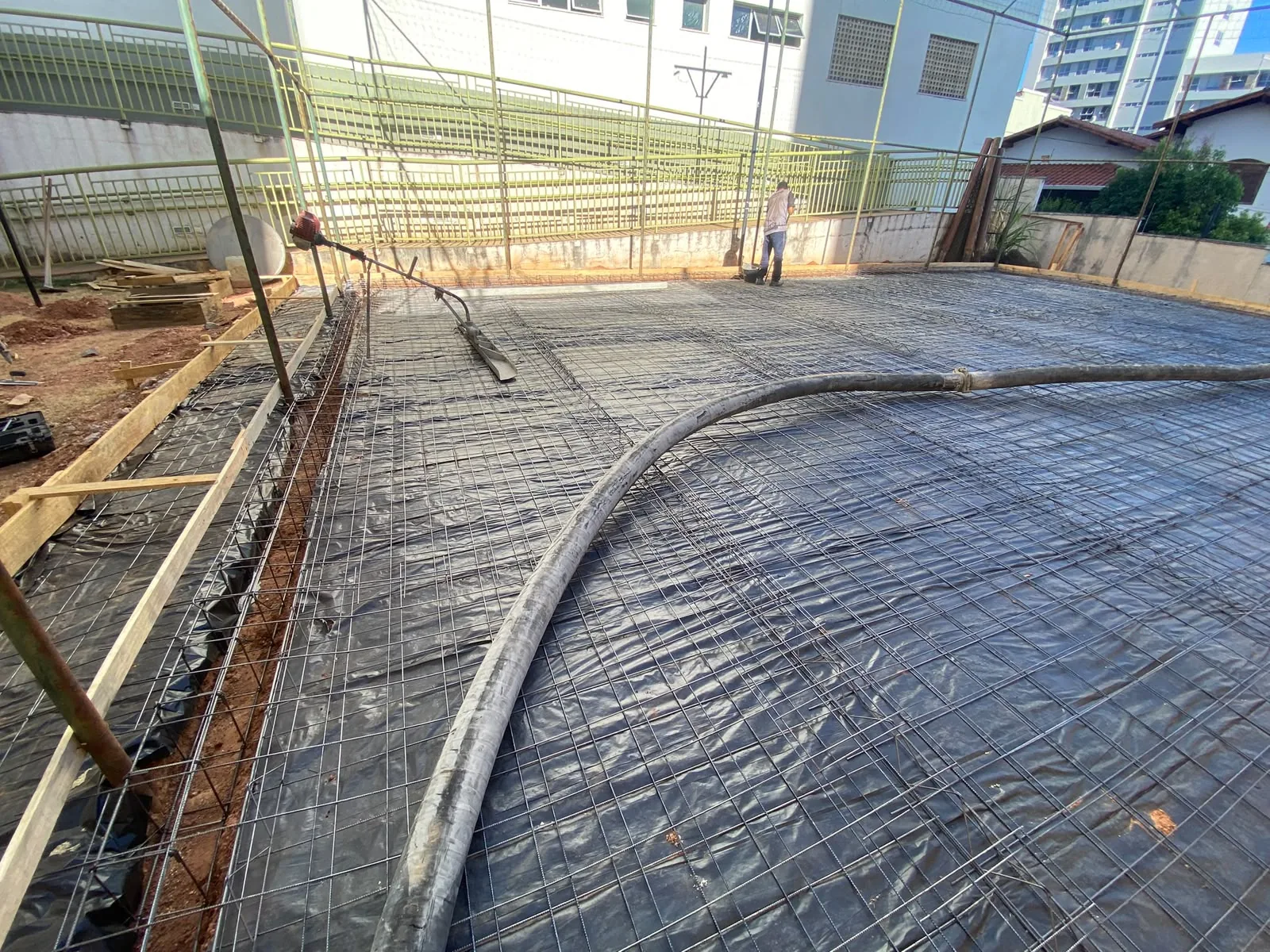

Armação e preparação do piso estrutural — ArmaçãoPreparação para o lançamento do concreto.

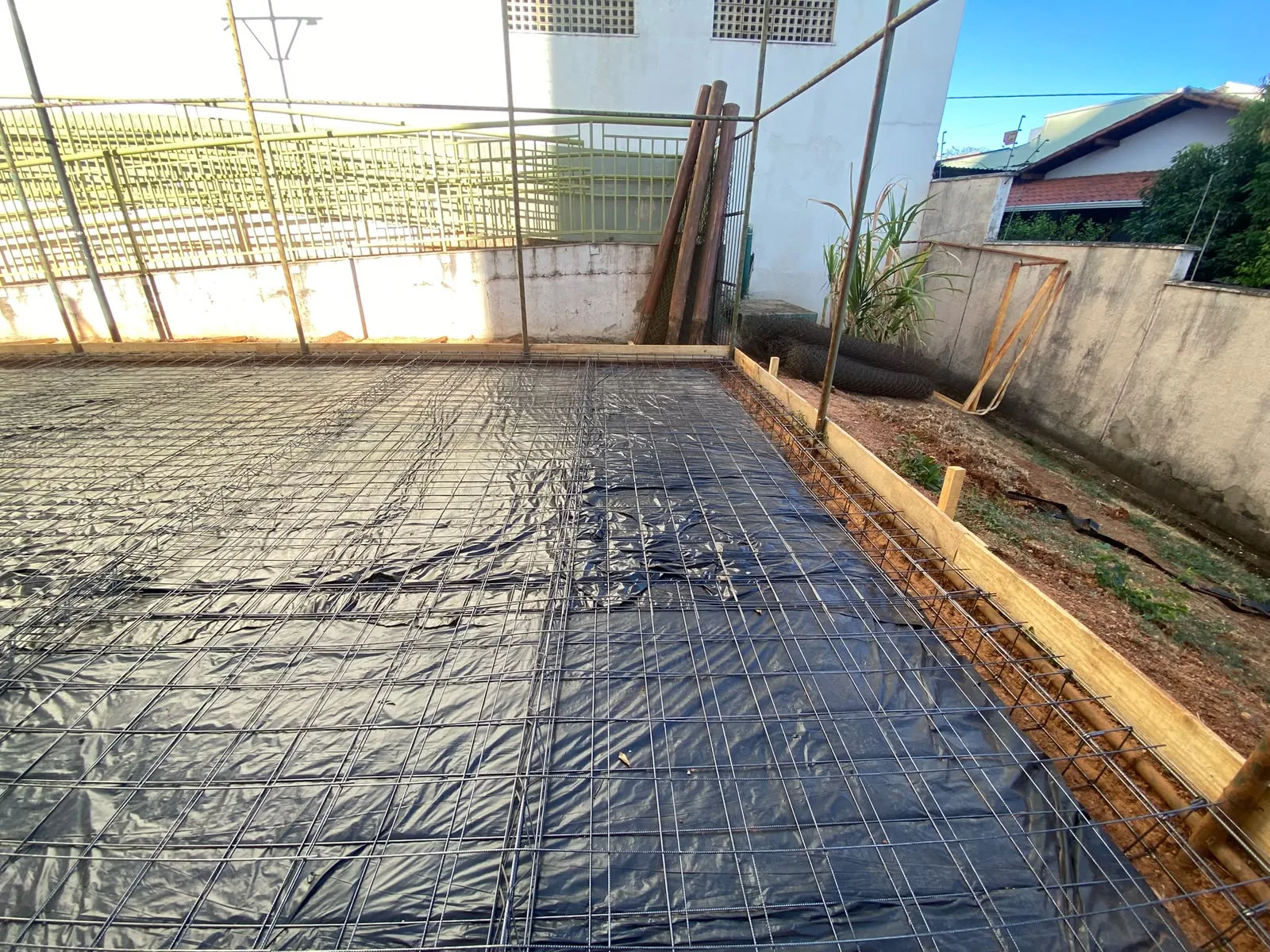

Reforço perimetral e formas na quadra — PerímetroReforços e formas nas bordas da nova placa.

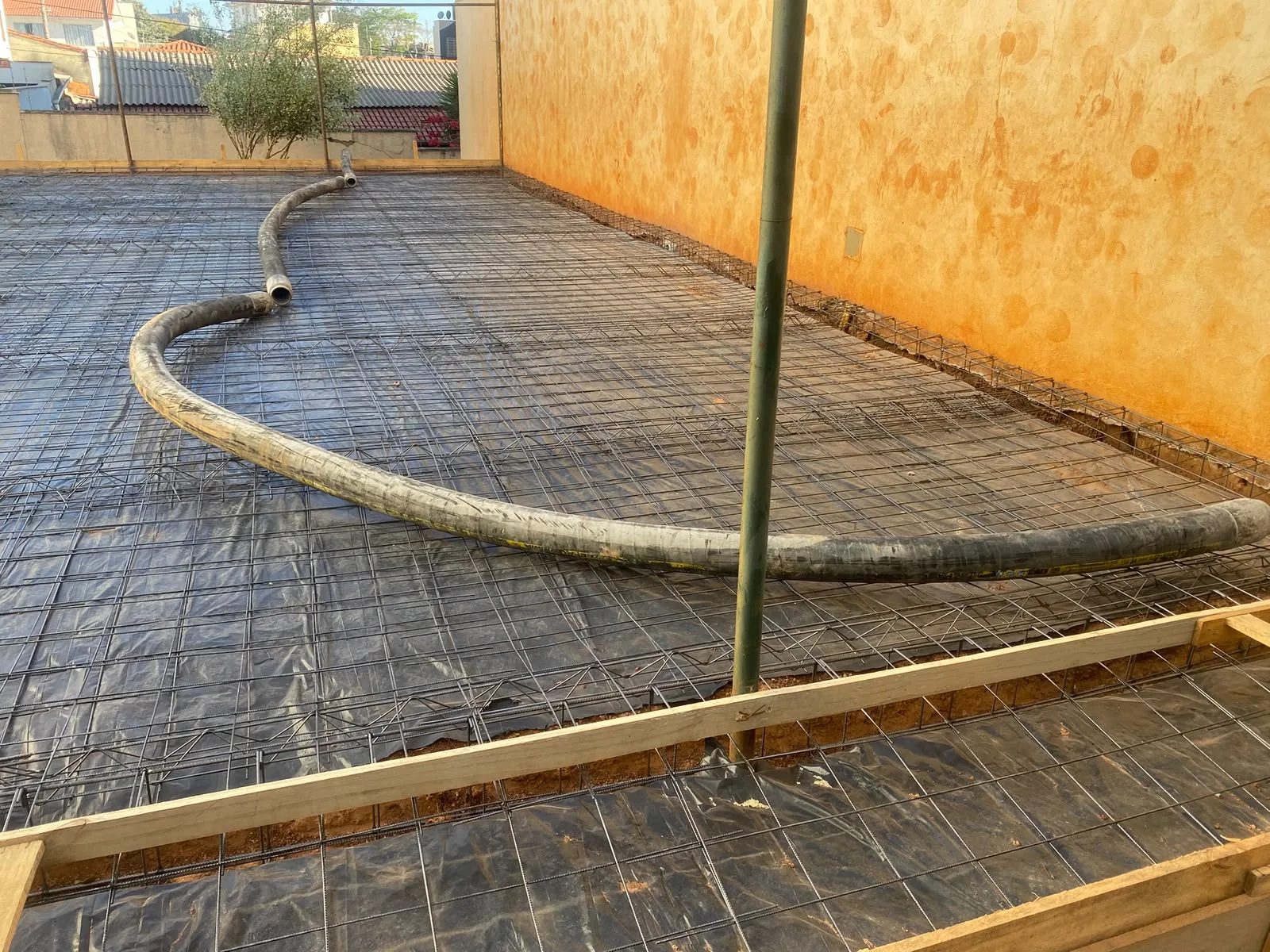

Vista geral da armação e mangote de bombeamento — Pré-concretagemÁrea preparada e mangote posicionado para a concretagem.

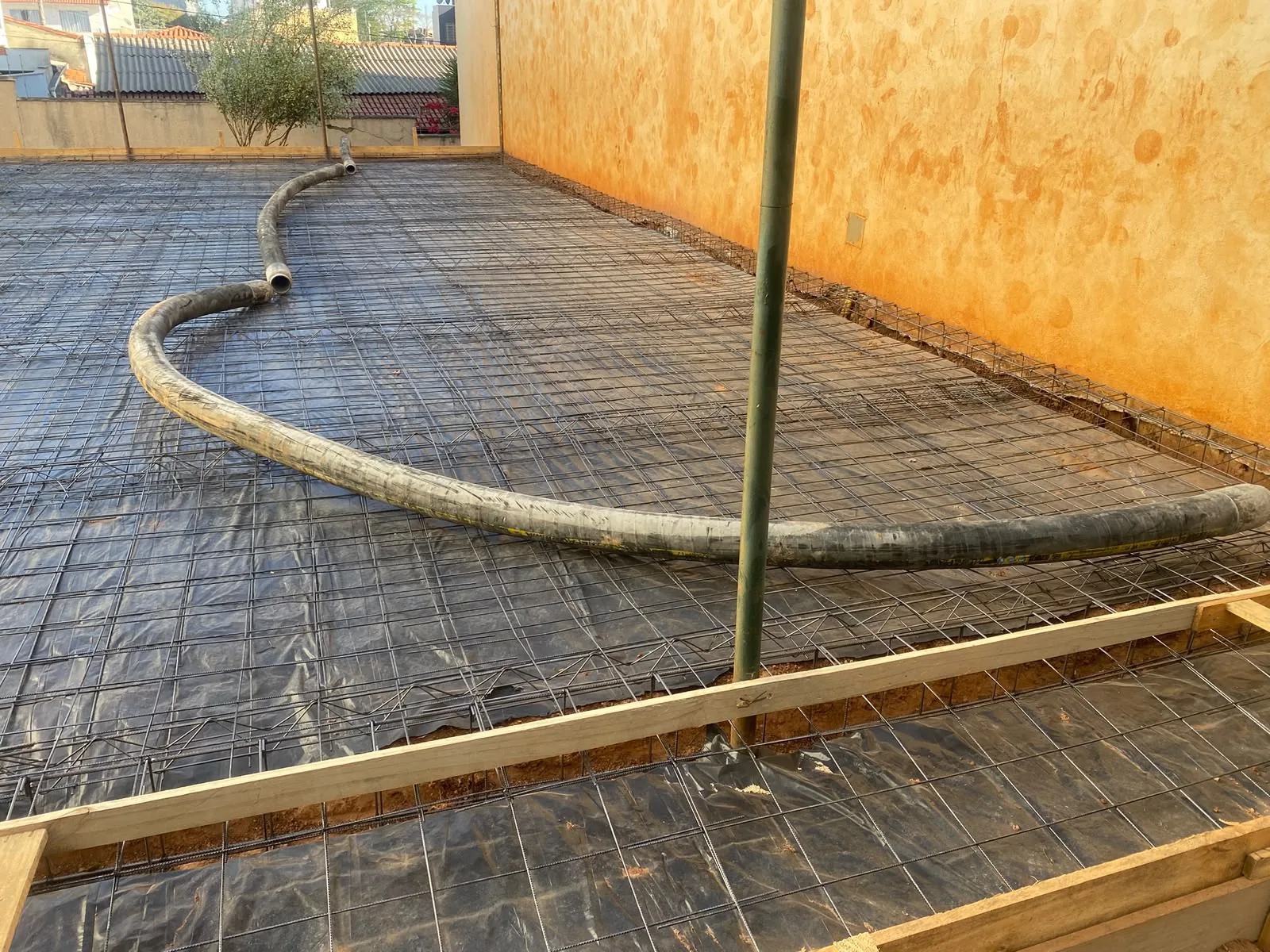

Detalhe da armação do piso estrutural — EstruturaDetalhe das telas e reforços antes do lançamento.

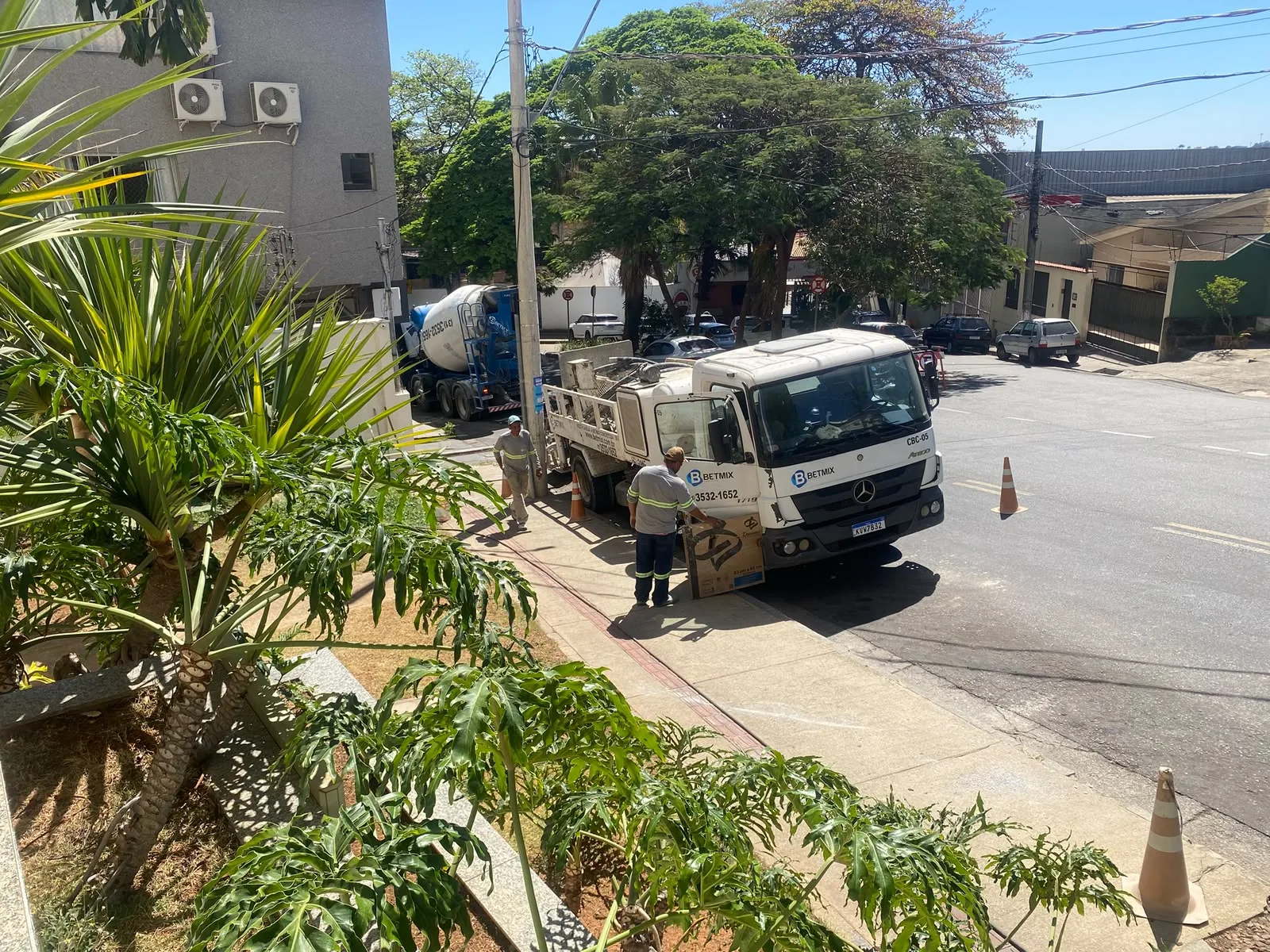

Caminhão betoneira e logística de concretagem — LogísticaFornecimento de concreto para a execução do piso.

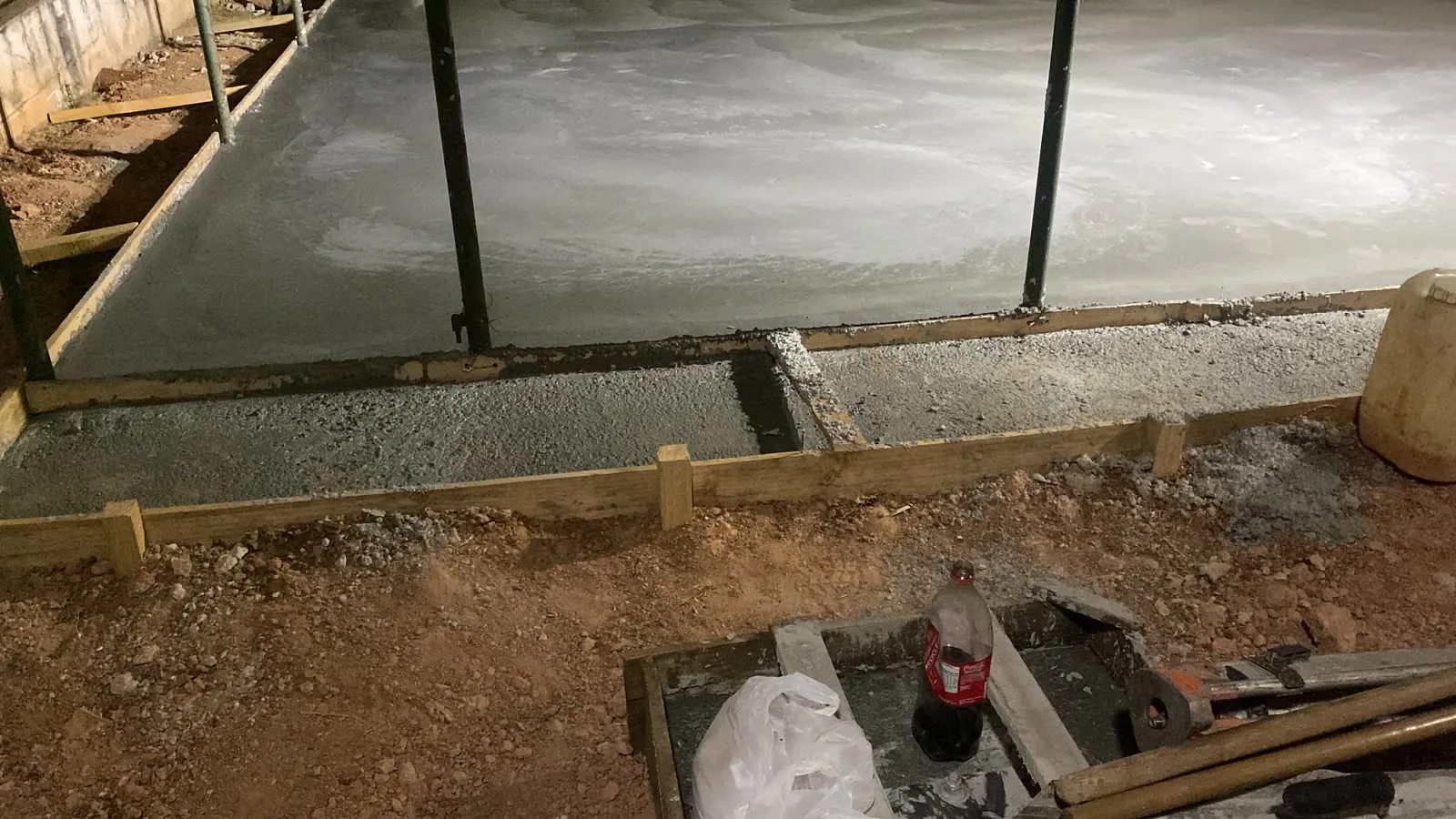

Faixa perimetral concretada junto ao piso da quadra — ComplementaçãoExecução de faixa e encontro perimetral da nova estrutura.

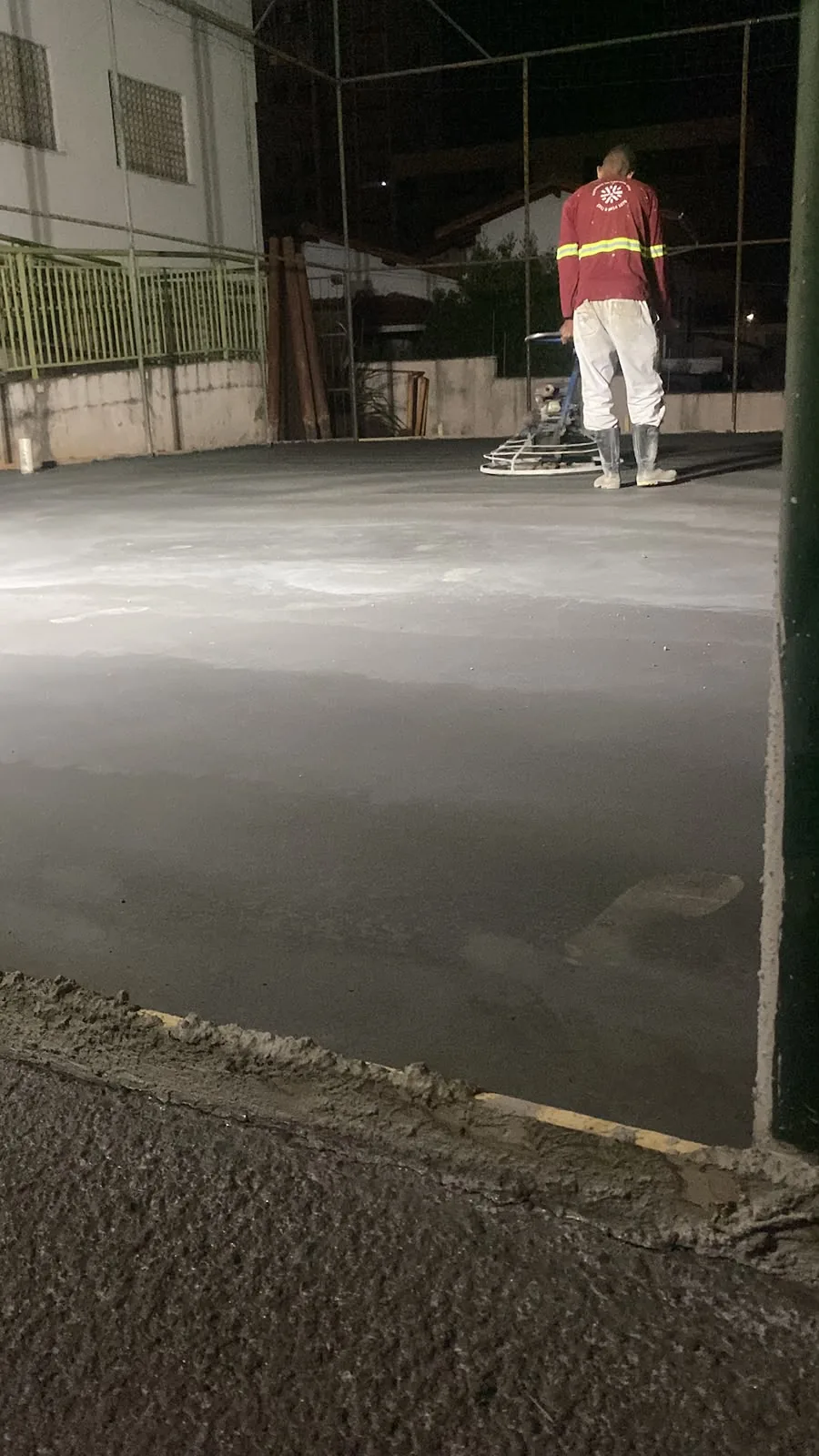

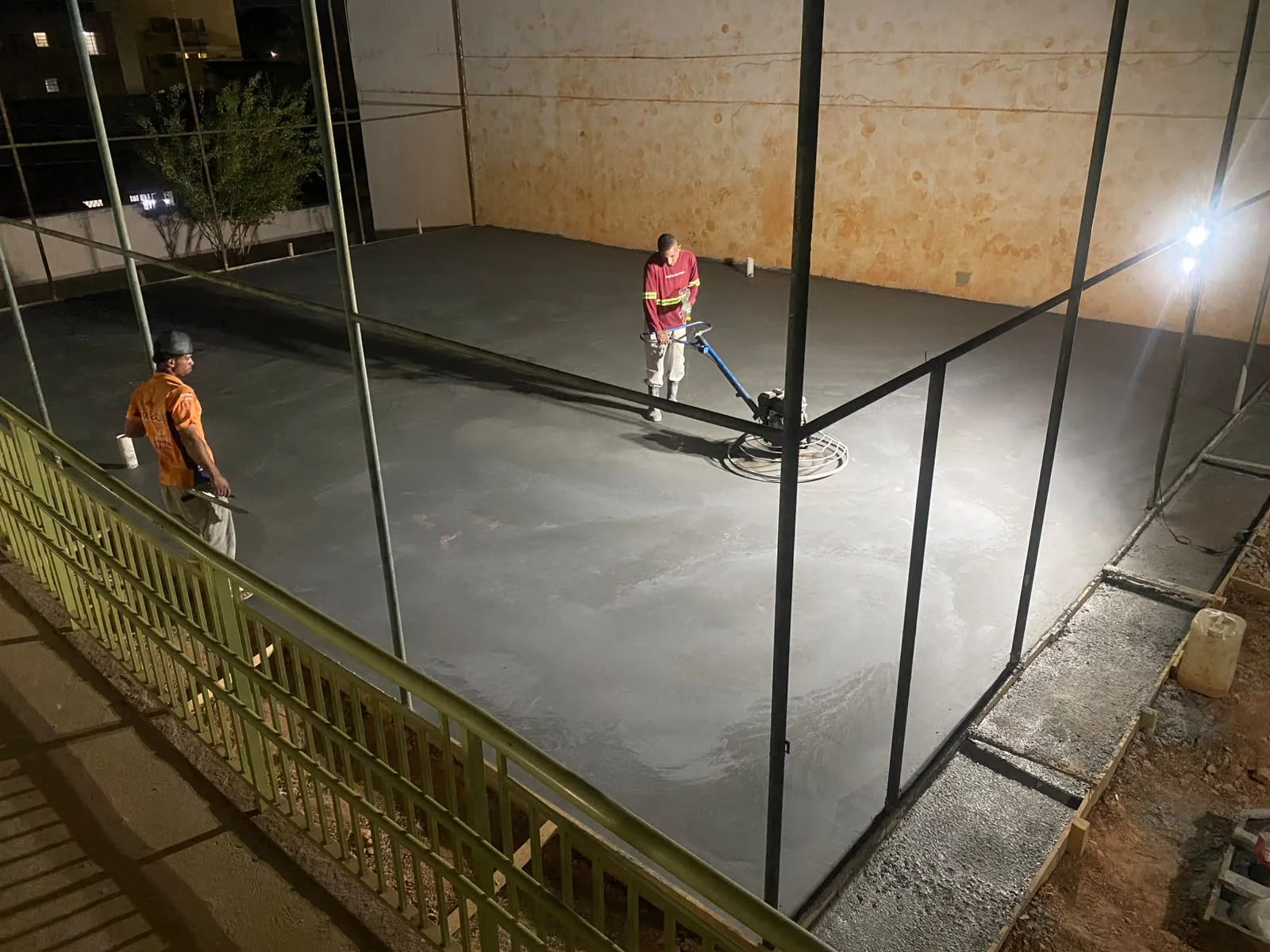

Operador executando acabamento mecanizado do concreto — AcabamentoAlisamento mecanizado durante a janela de pega.

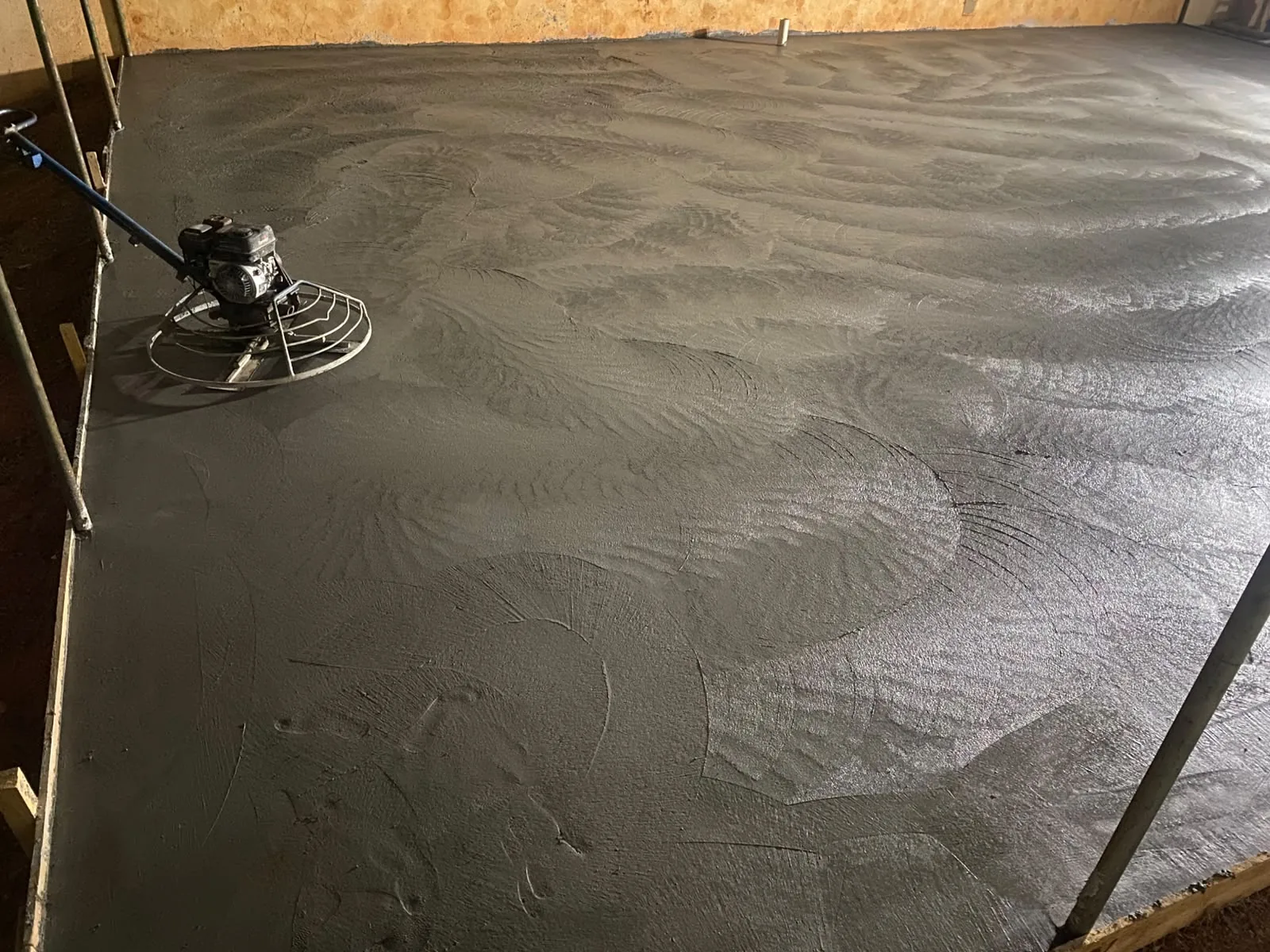

Alisadora de piso sobre o concreto da quadra — AcabamentoPassagens sucessivas para uniformização da superfície.

Equipe executando acabamento mecanizado do piso da quadra — Execução noturnaAcabamento mecanizado do novo piso estrutural.

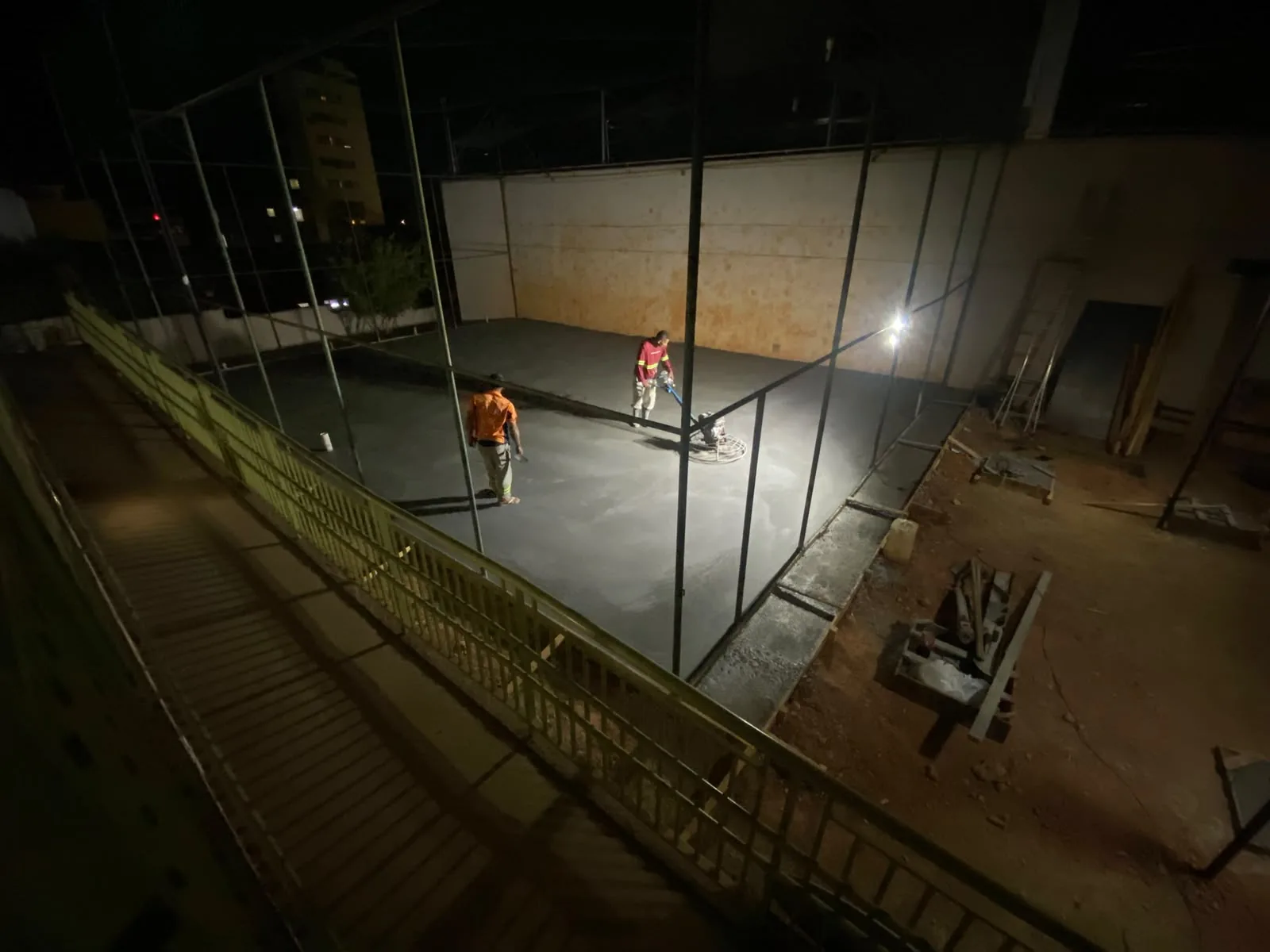

Vista elevada da equipe executando acabamento do piso — AcabamentoVista geral da quadra durante o alisamento final.

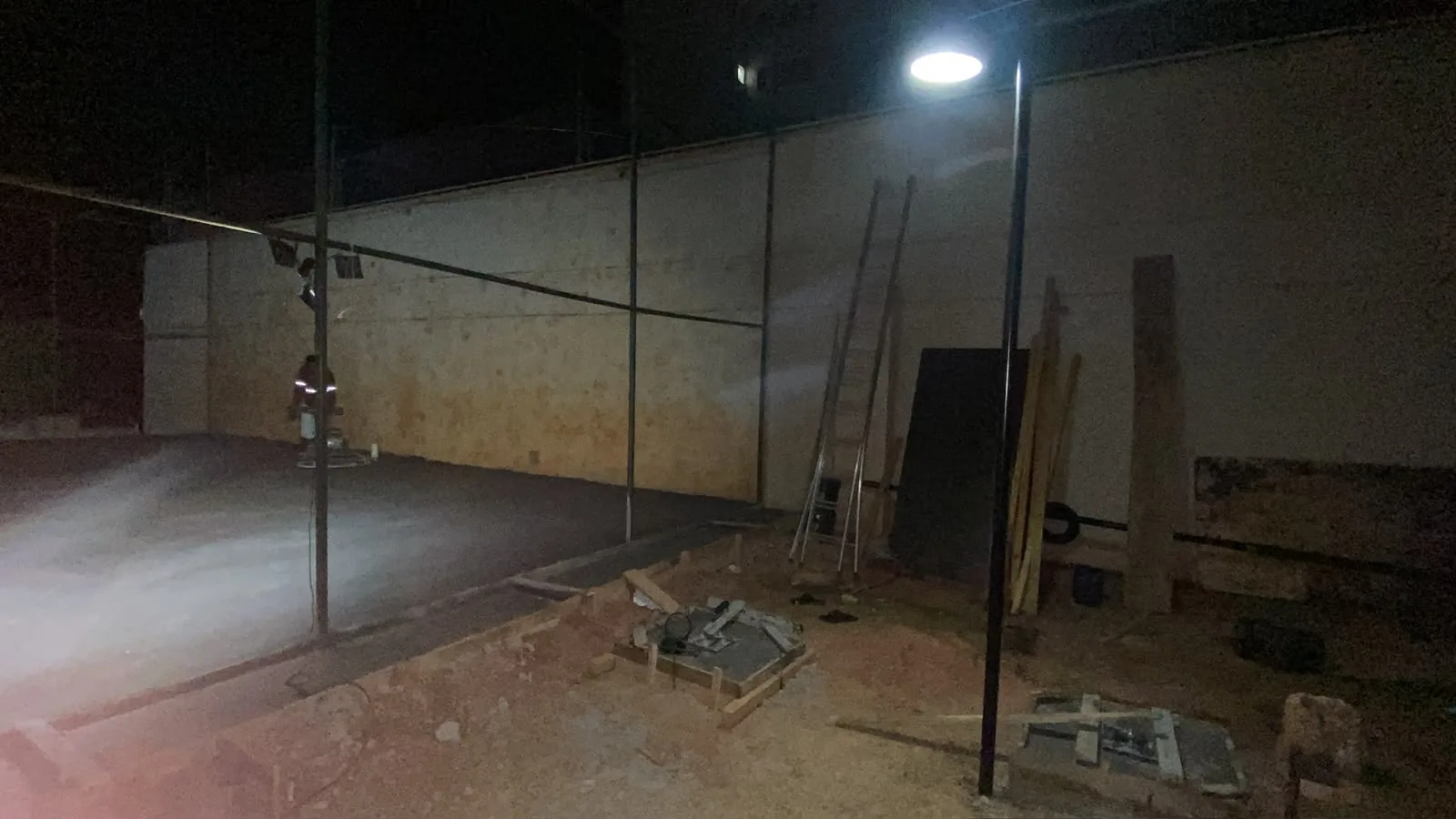

Vista geral da quadra após concretagem em etapa de acabamento — Situação da etapaNova superfície concretada com serviços periféricos ainda em andamento.

Situação atual da obra

Estrutura principal do piso executada. Case continua em evolução.

O avanço registrado mostra a mudança mais relevante da intervenção: a substituição da condição original por uma base estrutural em concreto armado, nivelada e com acabamento mecanizado. A conclusão visual do case será feita somente após as fases esportivas e complementares.

Preparação e estruturação da nova base

Armação e concretagem do piso de 15 cm

Acabamento mecanizado executado

Próxima fase: cura, juntas e preparação superficial

Próxima fase: pintura e demarcações esportivas

Próxima fase: equipamentos e complementações do alambrado
